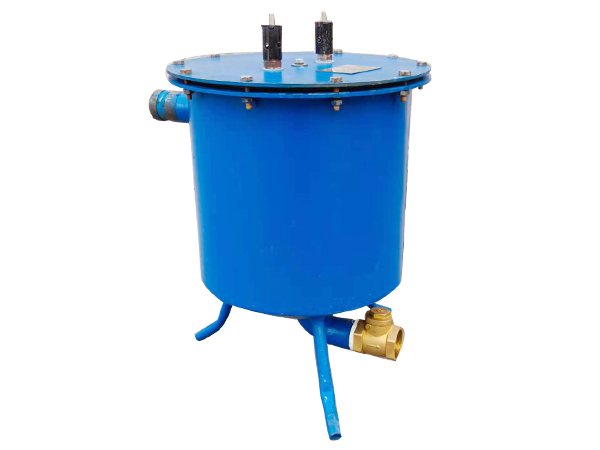

WCF-FZ40型瓦斯抽放管路自動排渣放水器
主要用途：
瓦斯抽放管路自動排渣放水器，是在煤礦瓦斯抽放管路負壓狀態下用的一款放水器，負壓自動放水器是煤礦瓦斯抽放系統必不可少的放水設備，適用于瓦斯抽放和利用系統的主管、干管、支管的自動放水。瓦斯管路水量過大，造成局部管路有效截面明顯變小，甚至堵塞抽放管路，嚴重影響抽放效果，所以現場抽放過程中水堵問題極為突出。而解決水堵問題的關鍵設備就是放水器。
工作原理：
1進水狀態：放水器的進水管與瓦斯抽放管路連通，負壓平衡管和進水閥開啟，此時瓦斯抽放管路的水可通過進水管流進放水器，在瓦斯抽放管路負壓的作用下放水閥處于關閉狀態；
2排水狀態：浮漂將隨著水位上升到上限位置時，平衡閥打開，筒內氣壓與筒外氣壓相同，進水閥關閉，在積水的靜水壓力同時作用下，排水閥被打開，開始排水。隨著水的不斷流出，浮漂下降到下限位置時，負壓平衡管和進水閥開啟，如此反復動作，實現自動排水。
產品特點：
1、安裝簡單，僅需將進水管路連至抽放管路即可；
2、調節方便，通過調節浮球重量能夠調節每次放水量；
3、結構簡單，動作可靠。

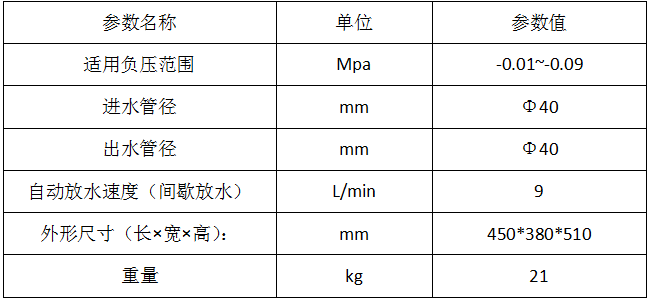

技術參數

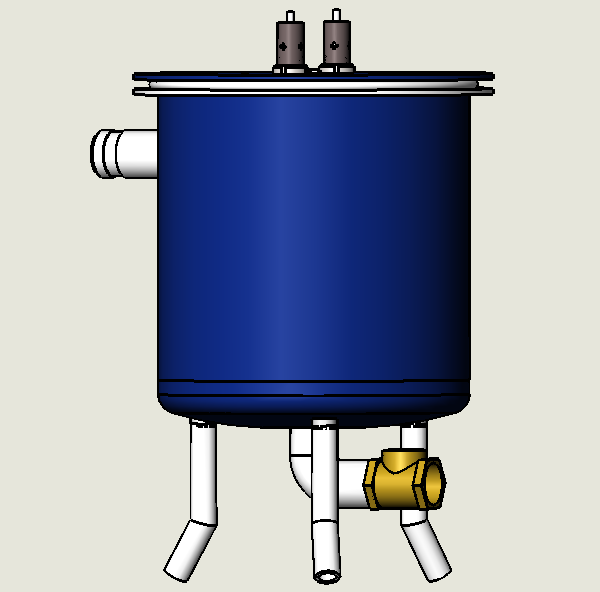

裝置結構
