ZDY2-330L煤礦用履帶式全液壓坑道鉆機
1.概述
ZDY2-330L煤礦用履帶式全液壓坑道鉆機以下簡稱為切頂鉆機，是基于煤礦切頂卸壓沿空成巷無煤柱開采技術配套研制，主要用于切頂孔的施工。
1.1.產品特點
切頂鉆機具有結構合理緊湊、動作靈敏、操作簡單，該切頂鉆機受巷道寬度、高度方向的限 制小，充分體現了產品的先進性、可靠性、適用性和經濟性等特點。手動操作簡單、靈活。履帶行走速度、鉆進旋轉速度、推進起拔速度實現液壓控制。整體結構簡單、緊湊，功能齊全，兩側動力頭均可獨立操作。
主機、泵站、鉆架、操作臺四大件集中布置在自行式履帶車體之上，搬遷方便；卡盤和夾持器相配合，可實現鉆具擰卸機械化，減輕工人勞動強度。切頂鉆機上設置多種聯動功能，可提高工作效率。
切頂鉆機采用底部四根支撐油缸，支撐切頂鉆機底部，將切頂鉆機底板調平；車體中間有頂部支撐油缸，與底部四根支撐油缸配合，將切頂鉆機固定在巷道內；給進與起拔力大，提高了鉆機處理卡鉆事故的能力；采用雙動力頭系統，動力頭間距大可調200mm，可適應孔距為500、600、700（mm）的鉆孔工作，提高了切頂鉆機的工作效率；液壓原件采用先進定制產品，性能穩定，通用性強，質量可靠。

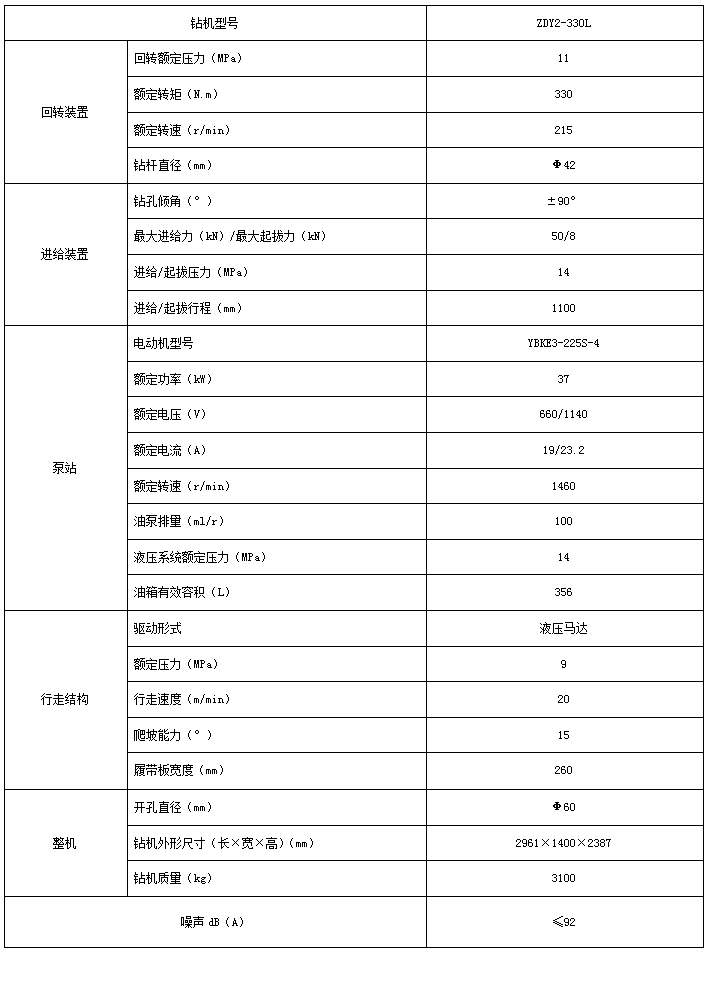

技術參數

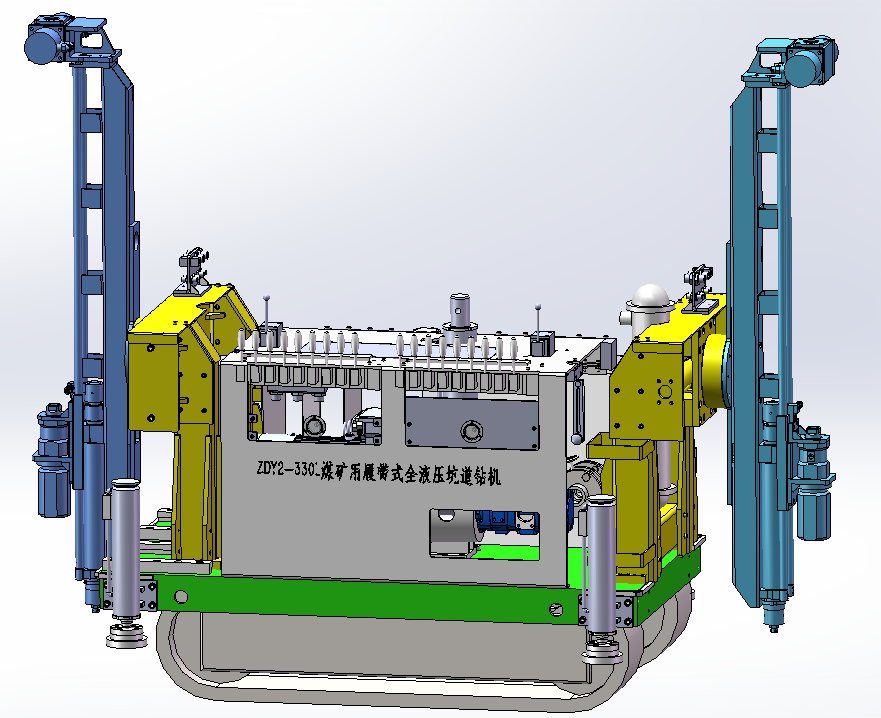

效果圖

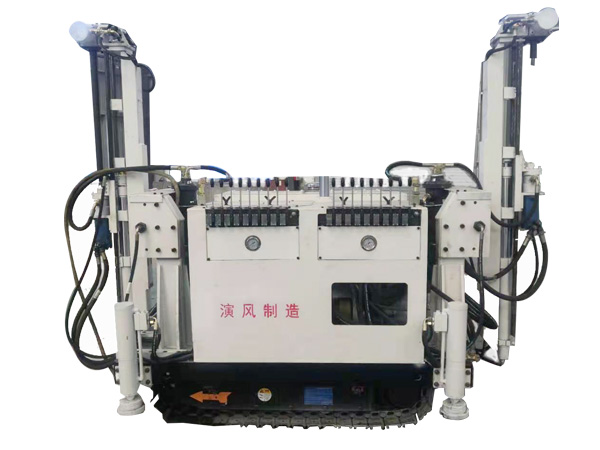

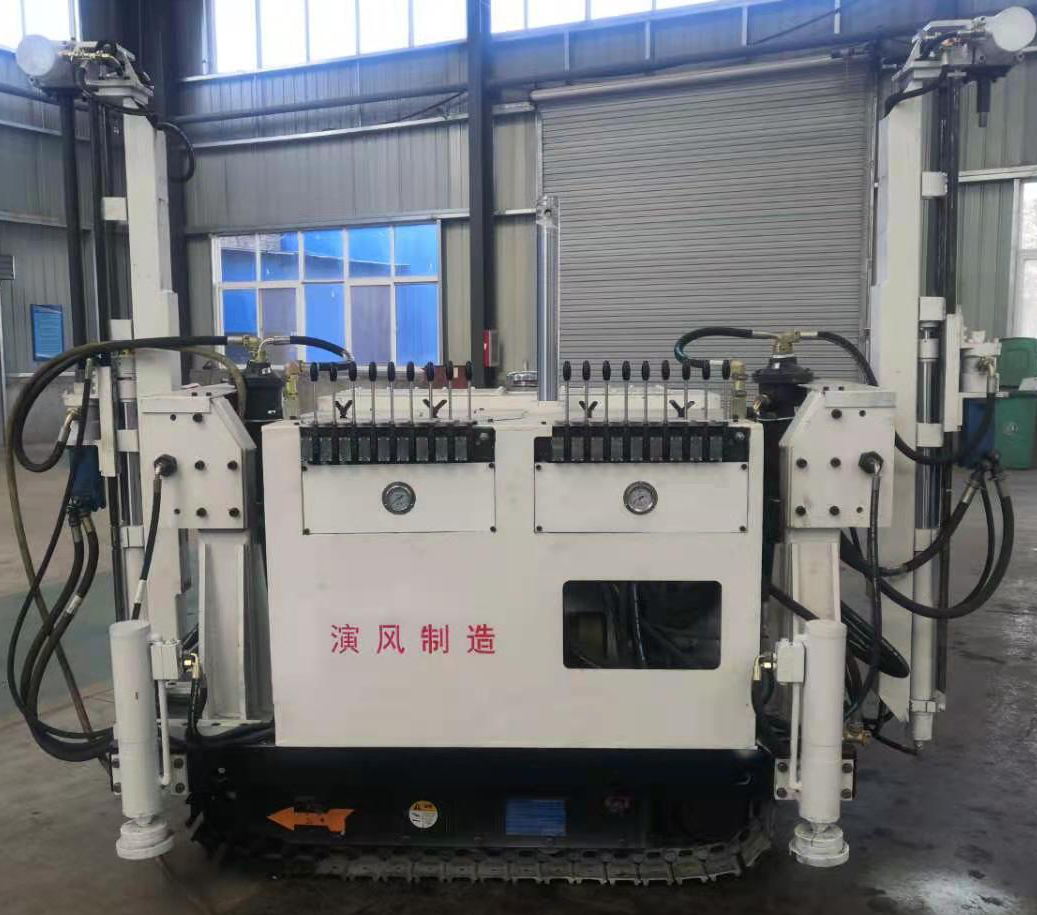

實物圖
